氬氣性質(zhì)與氬氣瓶的安全使用要求

一、氬氣的性質(zhì)

氬氣是一種理想的保護氣體，一般是將空氣液化后采用分餾法制取，是制氧過(guò)程中的副產(chǎn)品。

氬氣在室溫下是無(wú)色、無(wú)味氣體，沸點(diǎn)為-185.87℃，放電時(shí)呈紫色。由于原子外層軌道充滿(mǎn)電子，因此，它不容易發(fā)生化學(xué)反應是一種惰性氣體。氬占大氣體積的0.93% ，是在大氣中含量最多的惰性氣體。

氬氣為惰性氣體、對人體無(wú)直接危害。但是，如果工業(yè)使用后，產(chǎn)生的廢氣則對人體危害很大、會(huì )造成矽肺、眼部損壞等情況。

氬本身無(wú)毒、但在高濃度時(shí)有窒息作用。當空氣中氬氣濃度高于33%時(shí)就有室息的危險當濃度超過(guò)50% 時(shí)，出現嚴重癥狀。濃度達到75%以上時(shí)能效分鐘內死亡。液氬可以傷皮膚，眼部接觸可引起炎癥，所以生產(chǎn)場(chǎng)所要通風(fēng)。

堿氣在常其他物質(zhì)發(fā)生化學(xué)反應，高溫時(shí)也不溶于液態(tài)金屬中，故常用于有色金屬的焊接。

二、氬氣瓶安全使用要求

1.運輸和裝卸氣瓶時(shí)，必須帶好瓶帽，輕裝輕卸，嚴禁拋、滑、滾、碰。

2.多數氣瓶裝在車(chē)上，應安放牢固。若臥放時(shí)，頭部應都朝向一垛高不得超過(guò)車(chē)廂高度，且不得超過(guò)5層。夏季應有遮陽(yáng)措施，免暴曬。

3.使用氣瓶時(shí)，要直立放置，要安裝專(zhuān)用的流量減壓器，并要有止傾倒的措施。

4.使用氣瓶時(shí)不得靠近熱源，應距10m以上，室外使用氣瓶應防止烈日暴曬的措施。

5.氣瓶用后應留有剩余氣體，以便灌瓶時(shí)抽查檢驗，并防止空氣雜質(zhì)混人。

三、常用焊接材料的型號和用途

鎢極氬弧焊用焊接材料有氬氣、鎢極和焊絲。

1.氬氣

氬氣是情性氣體，由于其密度大，所形成穩定的氣流層，覆蓋在圍。對焊接區有良好的保護作用。并且在常溫下不與其他物質(zhì)化學(xué)反應，高溫時(shí)也不溶于液態(tài)金屬中，故有利于有色金屬的焊弧焊對氬氣的純度要求很高，按我國現行標準規定，其純度應到99.99%。焊接用氬氣以瓶裝供應。

2.鎢極

鎢極氬弧焊對鎢極材料的要求是∶耐高溫、電流容量大、施焊耗小，還應具有很強的電子發(fā)射能力，從而保證引弧容易、電弧施。

鎢極的熔點(diǎn)高達3410℃，適合作為不熔化電極，常用的鎢極材料純鎢極、釷鎢極和鈰鎢極。放射性極低，是目前推薦使用的電極材

鎢極的規格按長(cháng)度范圍供給，在76～610mm 之間，常用的鎢極徑為0.5、1.0、1.6、2.0、2.5、3.2、4.0、5.0、6.3、8.0、10mm。

為了使用方便，鎢極的一端常涂有顏色，以便識別。例如，釷鎢極涂紅色，鈰鎢極涂灰色，純鎢極涂綠色。

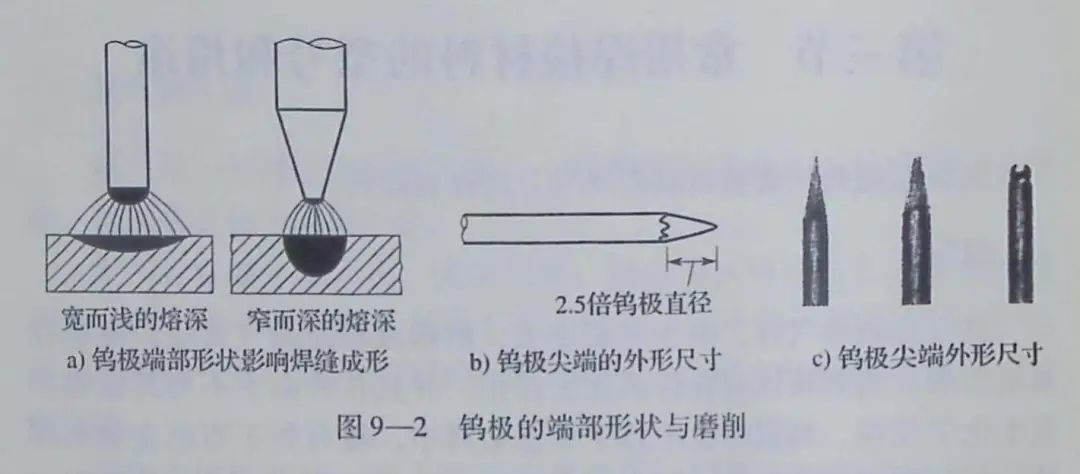

鎢極端部的形狀對焊接電弧穩定性及焊縫的熔深和熔寬有很大的影響（見(jiàn)圖9-2a），因此，使用前對鎢極端部應進(jìn)行磨削，應符合圖9-2b的要求，錐形尖頭約為鎢極直徑的2.5倍，鎢極尖端應磨成φ1.0mm左右的平頭。使用小電流施焊時(shí)，可以磨成圓錐形。使用直流電時(shí)，因多采用直流正接，為使電弧集中燃燒穩定，鎢極端部多磨成圓臺形。使用交流電時(shí)，鎢極端部應磨成球形，以減小極性變化對電極的損耗，如圖9-2c所示。

3.焊絲

焊絲作為填充金化的母材一起組成焊縫，熔化極氬弧焊的焊絲還作為電極，傳導電流產(chǎn)生電弧。焊絲中有較多的錳、硅等合金元素，起到脫氧、滲合金等治金處理作用。

熔化極體保護電年用焊絲的有關(guān)標準為《焊接用鋼絲》《鋁及鋁合金焊絲及銅合金焊絲》，這些標準規定了焊絲尺寸、公差、化學(xué)成分、包裝、驗收規則和試驗方法。

焊絲的選擇包括焊絲尺寸和焊絲成分。焊絲尺寸的選擇主要應考慮到焊件因素，焊絲成分的選擇主要考慮到焊件材質(zhì)及治金焊接性。
